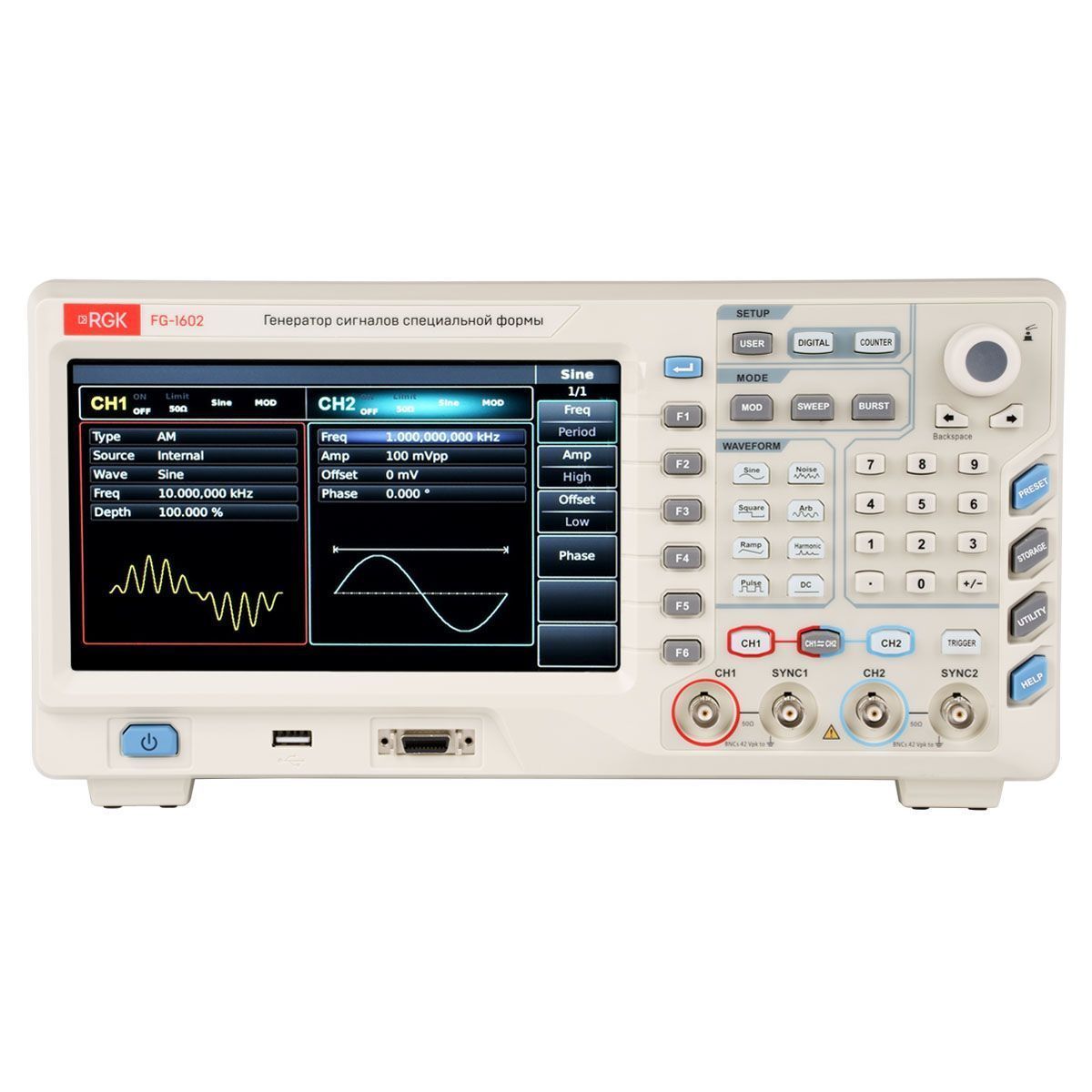

Генератор сигналов специальной формы RGK FG-1602

Генератор сигналов специальной формы RGK FG-1602

Makita
(0)

Самовывоз только по предварительной брони
119 990 ₽
Нет в наличии
Сравнить
RGK FG-1602
Количество каналов2
Максимальная рабочая частота160 МГц
Частота дискретизациидо 500 Мвыб/с
Форма генерируемого сигналасинусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток
Рабочие режимывыходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
Поддерживаемые типы модуляцийамплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)
Характеристики выходного сигнала
Размах по амплитудедо 20 МГц:
от 1 мВ до 10 В (50 Ом)
от 20 МГц до 80 МГц:
от 1 мВ до 5 В (50 Ом)
от 80 МГц до 120 МГц:
от 1 мВ до 2,5 В (50 Ом)
от 120 МГц до 160 МГц:
от 1 мВ до 1 В (50 Ом)
Погрешность установки амплитуды± (1% от установленного значения + 1 мВ)
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)до 10 МГц: ± 0,1 дБ
от 10 МГц до 80 МГц: ± 0,2 дБ
от 80 МГц до 120 МГц: ± 0,4 дБ
от 120 МГц до 160 МГц: ± 0,8 дБ
Характеристики выходного сигнала
Сопротивление50 Ом
Изоляциямаксимальное значение напряжения 42 В относительно земли
Защитазащита от короткого замыкания, в случае перегрузки сигнал автоматически отключается
Частотомер
Уровень входного сигналасовместимый с ТТЛ (200мВ ~ 9В)
Диапазон частот входного сигналаот 100 мГц до 800 МГц
Относительная погрешность измерения частоты± 51 · 10-6
Разрешение по частоте7 бит/с
Высокочастотное подавлениевключено или выключено подавление высокочастотных помех
Регулируемая чувствительность запуска0% ~ 100.0%
Тип связипо постоянному / переменному току
Дисплей
ДисплейTFT ЖК-дисплей диагональю 8 дюйма
Разрешение дисплея800 x 480 пикселей
Питание
Напряжение питанияпеременное 100-240 В, 45-440Гц, CAT II
Энергопотреблениене более 50 Вт
Предохранитель250В, 2А
Условия эксплуатации
Диапазон температур:
- рабочая
- хранения и транспортировки
от -10 до +40 &#8451
от -20 до +60 &#8451
Относительная влажность:
- при температуре не выше 35 &#8451
- при температуре от 35 &#8451 до 40 &#8451
не более 90%
не более 60%
Высота над уровнем моря:
- рабочая
- хранения и транспортировки
до 3000 м
не более 15000 м
Габаритные размеры118 x 336 x 174 мм
Масса3,3 кг

Генератор сигналов специальной формы RGK FG-1602 – старшая и наиболее функциональная модель в линейке комбинированных приборов лабораторного класса со встроенным частотомером, подходящая для решения профессиональных задач при разработке, производстве и ремонте электронной и цифровой аппаратуры различного типа.

Прибор оборудован двумя идентичными каналами с частотным диапазоном до 160 МГц и собственными отдельными синхровыходами, которые способны работать независимо, с индивидуальными настройками и вариантами запуска, либо в синхронном режиме. Устройство изготовлено в настольном исполнении и может использоваться автономно или с дистанционным управлением при подключении к ПК через интерфейсы LAN/USB.

Основные режимы работы каналов

  • BASE – воспроизведение сигналов базовых форм.
  • MOD – наложение выбранного вида модуляции/манипуляции.
  • SWEEP – реализация функции качания частоты.
  • BURST – пакетное моделирование последовательностей импульсов.

Функциональные возможности

Двухканальный генератор сигналов произвольной формы RGK FG-1602 может воспроизводить сигналы из внутренней энергонезависимой памяти или со съемного носителя, подключенного через порт USB на передней панели. В прибор встроено более 140 форм произвольных сигналов, включая медицинские, биоэлектрические, тригонометрические, автомобильные стандарты и пр. Поддерживается 13 типов модуляции с использованием внутренних средств. При задействовании внешнего источника для аналоговой и цифровой модуляции предусмотрены различные входы, размещенные с тыльной стороны прибора.

Особенности

Двухканальный генератор сигналов специальной формы RGK FG-1602 работает на основе технологии прямого цифрового синтеза, за счет чего обеспечивается высокая точность моделирования форм сигналов; при воспроизведении прямоугольных импульсов время нарастания-спада не превышает 5 мс. В отличие от других модификаций семейства FG, приборможет использоваться для работы с микроконтроллерами. Оборудование, помимо прочего, может воспроизводить цифровые последовательности с разрядностью 16 бит в соответствии со спецификациями SPI, I2C и UART через интерфейс цифровых протоколов на передней панели.

Дисплей увеличенного размера (по сравнению с младшими моделями серии) обеспечивает улучшенную информативность, отображая информацию о параметрах выдаваемых сигналов, включая изображение их формы, одновременно для обоих каналов генератора сигналов произвольной формы RGK FG-1602.

Внимание! Компания производитель оставляет за собой право изменять комплектацию инструмента. Во избежание недоразумений уточняйте комплектацию по телефону у наших менеджеров.
