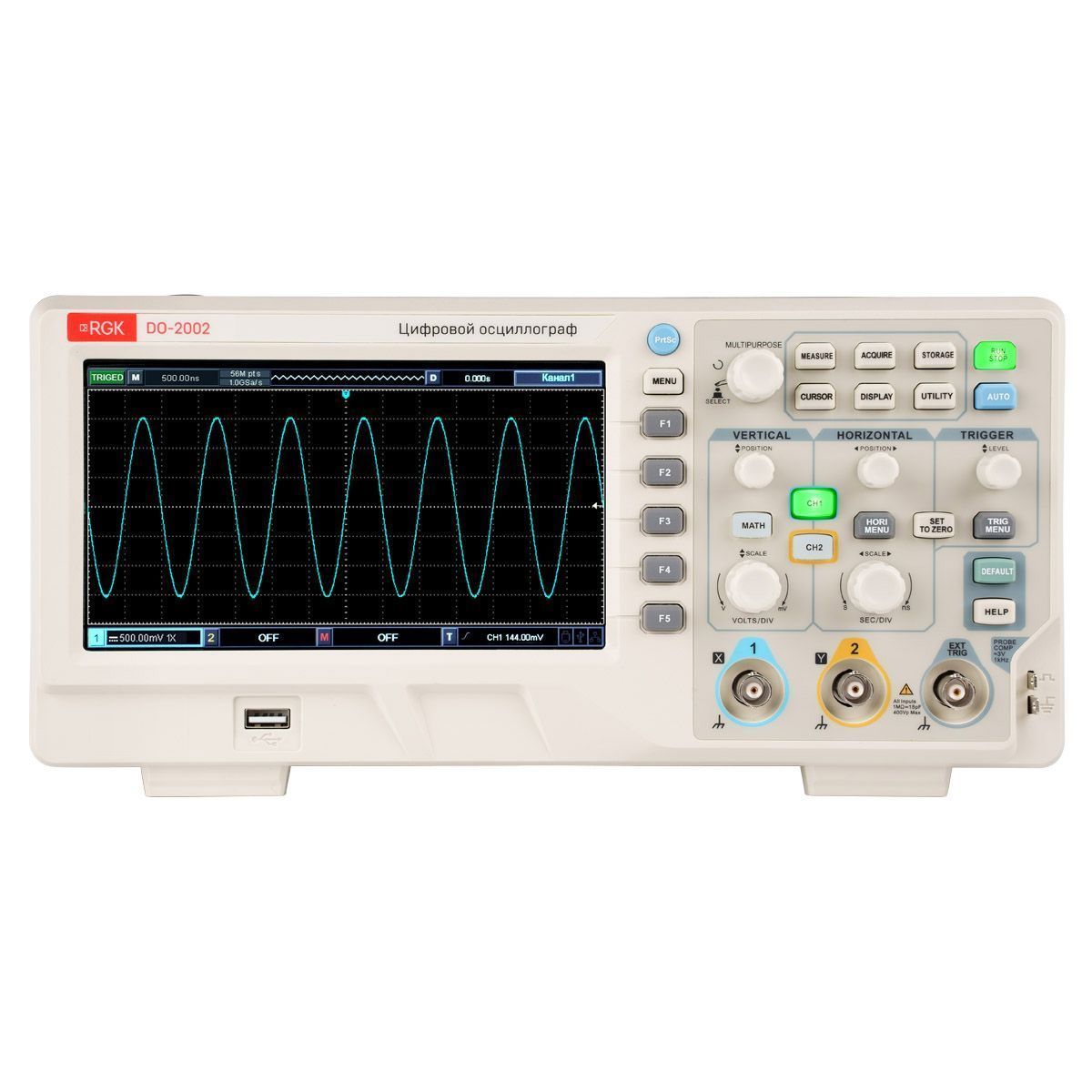

Цифровой осциллограф RGK DO-2002

Цифровой осциллограф RGK DO-2002 – старшая модель в линейке настольных лабораторных приборов компактного класса, оборудованная двумя аналоговыми каналами с полосой пропускания 200 МГц. Высокая частота дискретизации, поддержка функции записи данных и наличие встроенных средств измерений и анализа позволяет отслеживать форму сложных сигналов и исследовать их характеристики, обеспечивая высокую эффективность в ходе проведения ремонтно-диагностических и отладочных работ, при решении образовательных и других задач. Простой и наглядный интерфейс, русифицированное ПО прибора и наличие интегрированной справочной системы упрощают освоение и работу с изделием.

Функциональные возможности

Двухканальный осциллограф RGK DO-2002 позволяет определять основные параметры отслеживаемых сигналов путем выполнения автоматических и курсорных измерений. Вычисление межканальной разности фаз можно производить методом Лиссажу в режиме X-Y, а для базового анализа спектральных характеристик служит функция БПФ с поддержкой четырех типов оконных функций.

В режиме записи осциллограмм прибор способен последовательно сохранять во внутренней памяти до 1000 кадров, с возможностью их последующего воспроизведения на экране или с передачей на c осциллографа RGK DO-2002 на внешние устройства. Также доступна функция быстрого сохранения выбранных изображений в виде снимков с экрана при нажатии соответствующей кнопки, размещенной у верхнего правого угла дисплея. Поддерживается возможность задействования съемных запоминающих устройств, подключаемых через USB порт на передней панели, которые можно использовать для хранения и переноса форм сигналов в формате CSV, растровых изображений, настроек, а также для обновления встроенного ПО.

Дополнительные возможности цифрового осциллографа RGK DO-2002

• Калибровка пробников, поддерживающих функцию компенсации, выполняется при их подключении к выходам тестового сигнала на передней панели, обеспечивая повышение точности измерений и отображения формы сигнала за счет оптимального согласования параметров щупа и входного канала осциллографа.
• Дистанционное управление прибором реализуется при подключении к ПК через USB интерфейс.
• Функция допускового контроля позволяет при тестировании типовых устройств автоматически проверять соответствие отслеживаемого сигнала выбранным критериям, с выдачей результата тестирования в виде сигналов PASS и FAIL через выход на тыльной стороне корпуса, исключая необходимость выполнения "ручных" измерений.
